1、壓敏電阻介紹
多層片式壓敏電阻器是通過交錯電極層和半導體陶瓷層的工藝方法制造的。多層片式壓敏電阻是一種金屬氧化物陶瓷半導體電阻器，它是以氧化鋅(ZnO)為主體材料，添加多種其他微量元素，用陶瓷工藝制成的化合物半導體非線性元件。它具有雙向對稱性，可以用來保護來自正反方向的瞬態浪涌電壓，且沒有電壓過沖。元件體積小，響應速度快，通流容量大，溫度特性好，被廣泛用于抑制集成電路中瞬態浪涌電壓，以及汽車電路保護等工程方面。

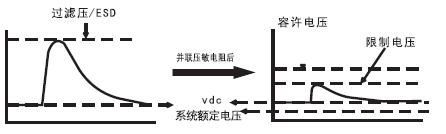

2、壓敏電阻應用原理
3、壓敏電阻技術參數
3.1 最大工作電壓（交流）
在不高于環境溫度125℃情況下，可以施加在元件上連續工作的、波形基本上是正弦波（總諧波畸變小于5%）的最大電流電壓有效值。
3.2 最大工作電壓（直流）
在不高于環境溫度125℃情況下，可以施加在元件上連續工作最大直流電壓（波紋小于5%）。
3.3 壓敏電壓， 指壓敏電阻通過1mA 直流電流時，其兩端的電壓值。
3.4 限制電壓：壓敏電阻通過8/20us 等級電流脈沖時，在規定電流下（1A、2A、3A）其兩端電壓，或施加IEC61000-4-2 30A/80KV脈沖，在30ns時其兩端的電壓。
3.5 額定脈沖耐量：在規定時間（8/20us）內，允許通過壓敏電阻脈沖電流的最大值。其中脈沖電流從90~100%vp的時間為8us，峰值持續時間為20us。
3.6 電容：壓敏電阻本生具有的電容量，一般在0.5Vrms，1MHz下測試。
4、壓敏電阻的選擇
壓敏電阻的選擇較為復雜，限于篇幅，此處省略，如在選型上有疑問，請聯系我公司技術部門。

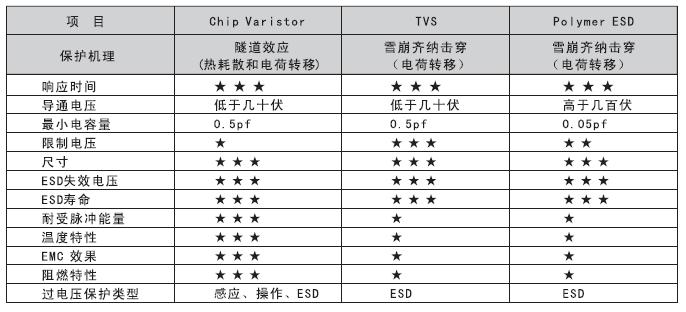

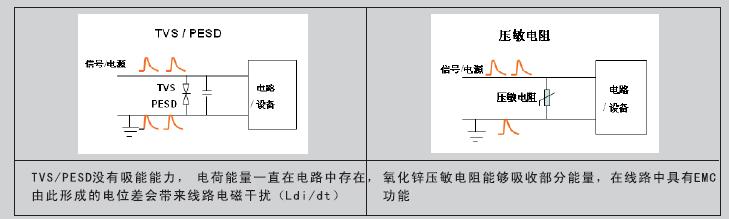

5、壓敏(min)電阻與TVS管、Polymer ESD的比較

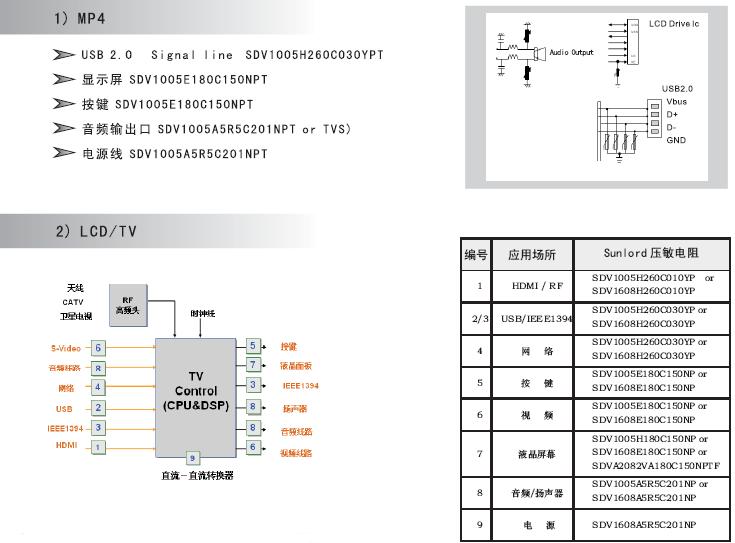

6、壓敏電阻的應用
]]>
